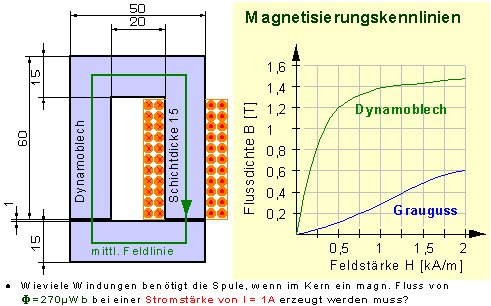

Lösung:
Flussdichte B = F / A = 270*10-6 Vs / (15*10-3 m)2 = 1,2 Vs/m² ^ 1,2 T(esla)
Notwendige Feldstärke im Eisen aus Magnetisierungskennlinie: HFe = 500 A/m
Feldstärke im Luftspalt HLuft = B / µr = 1,2 Vs/m² / 1,257*10-6 Vs/Am =
954,6 KA/m !!
Durchflutung im Eisen QFe = HFe * lm = 500A/m * (2*0,035m+2*0,06m) = 95A
|
|
Durchflutung im Luftspalt
QLuft = HLuft * 2*lLuft
= 954,6*10³A/m * 2*10-3m
=~1,91 KA !!
Gesamtdurchflutung
Q = QFe + QLuft
= 95A + 1,91KA =
~2005 A
Windungszahl der Spule
N = Q / I
= ~2005 Windungen
|
