- Die Klemmen- und Anschlussbezeichnungen erfolgen bei Gleichstrommaschinen grundsätzlich alpha-numerisch.
- Anschlüsse für die Wendepol- und Kompensationswicklung sind nur in seltenen Fällen zum freien Anschluss auf das Klemmbrett gelegt. Grundsätzlich sind Wendepol- und Kompensationswicklung vom Hersteller mit der Ankerwicklung intern geschaltet.
- Die Wendepol- und Kompensationswicklungen können einseitig und aufgeteilt zur Ankerwicklung geschaltet sein. (Siehe Skizzen rechts!) Für die Anwendung ergibt sich dadurch - außer den Anschluss-Klemmenbezeichnungen - kein Unterschied.
- Die Klemmenbezeichnungen sind zwar genormt, häufig werden aber auch andere Zählweisen benutzt. (Siehe Angaben in Klammern!)
- Einige Firmen bezeichnen den Ankeranschluss am Klemmbrett grundsätzlich mit A1 - A2, egal ob im Läuferkreis Wende- und Kompensationswicklungen geschaltet sind.
|
- Anschlussbezeichnungen

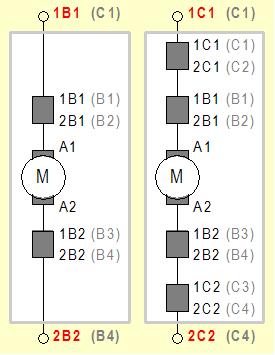

- Einseitige Ankerkreisbeschaltung mit Wendepol- und Kompensationswicklung
(rot: Anschlussbezeichnungen am Klemmbrett)
|
- Aufgeteilte Ankerkreisbeschaltung mit Wendepol- und Kompensationswicklung
(rot: Anschlussbezeichnungen am Klemmbrett)
|
