Papier- und Kunststoff-Folienkondensatoren

Kondensator Folien-Kondensatoren	*(c) Friedrich Sick* kondensator-6

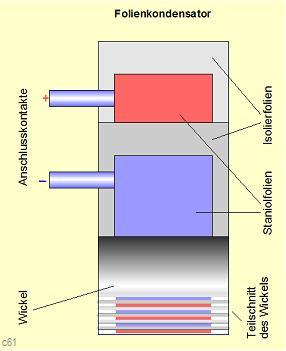

Ziel wird es immer sein, bei möglichst kleiner Bauform hohe Kapazität zu erreichen. Die Formel *C = 1/d A * e zeigt, dass dazu eigendlich nur an zwei Größen gedreht werden kann: möglichst geringer Plattenabstand - also dünnes Dielektrikum Dielektrikum mit möglichst hoher relativer Permittivität. Beides beeinflusst allerdings erheblich die Spannungsfestigkeit, weil hohe Feldstärken auftreten! Um die Bauform trotz notwendig großer Plattenfläche klein zu halten, werden metallische Folien isoliert voneinander aufgewickelt oder vielfach übereinander geschichtet. Papier- und Kunststoff-Folienkondensatoren Zwei Staniolfolien werden - isoliert durch zwei Papier- oder Kunststofffolien - zu einem Wickel gerollt und in einem Aluminiumbecher untergebracht. Vorteil:** Die Plattenflächen werden doppelt genutzt!		Folienkondensator mit Kunststoffisolation: links geöffnet und aufgewickelt.
